現有的皮帶輸送機多是由平板式輸送帶再配置上槽型的托輥而構成，該結構的皮帶機在進行高傾角、大容量物料輸送時，橡膠帶上的物料會向下滑動，當平型膠帶被折成槽型或V型時,由于其各點張力不同而使其與托輥間只能局部接觸，造成運輸帶的局部磨損，減低使用壽命；

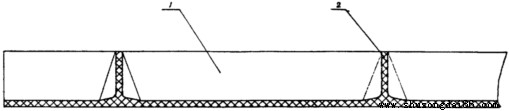

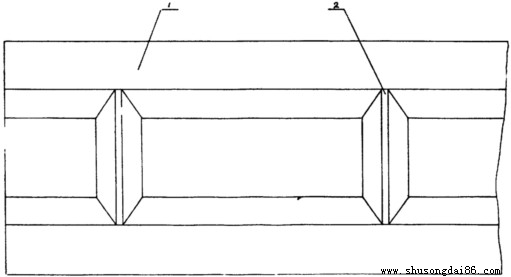

    而通過使用新型槽型膠帶輸送機可以提高環形輸送帶的使用壽命，進而實現高傾角大容量物料的傳送，此套設備主要是由槽型輸送帶、驅動滾筒、改向滾筒、動力機構、拉緊系統、升降裝置、電控設備、上料槽、膠帶機的機架所組成，其中所選用的高強度輸送帶是中間凹槽形兩側的上端為平型的結構，在帶體凹槽內可布置上與其為整體制出或分體聯接的擋板、花紋狀、點狀等突出的結構；

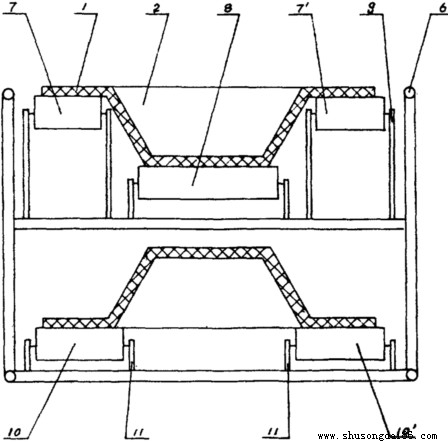

    所配置的驅動滾筒、改向滾筒是中間凹槽型兩端為平型的旋轉體形式，與運輸皮帶的槽型相一致，可以是整體結構，也可以采用組合裝配的形成，上托輥是由多個輥子分別托著槽底的平面、兩側的平行平面和槽型側平面的下方，下托輥可以是整體托在下層橡膠帶兩側的平面上，或采用兩組懸臂托輥分別支撐在下層膠帶的兩側，另外在動力裝置方面，可根據用戶使用條件的不同，分別來選用電動滾筒傳動、電機減速器傳動、鋼絲繩傳動或者鏈條傳動的形式；

    上托輥支架可在一定角度內進行調整以防止輸送帶跑偏，電動滾筒軸支撐座可設在螺栓調節的支撐架上，以調整運輸帶的松緊，使用時在電動滾筒的驅動下，包裹在滾筒半周面上的膠帶在磨擦力的作用下隨其一起運動，利于膠帶上的物料輸送，此外皮帶與滾筒均作旋轉運動，每一點的旋轉半徑相同，線速度一致，降低了由于槽型半徑不同而引起的兩者間的相對摩擦，減輕環狀傳送帶的磨損，當做水平運動時，托輥托住上層帶體使物料隨同一起運動，橡膠帶工作面上的擋板可防止槽型帶的變形，改向滾筒制成與驅動輥相似的形狀，使中凹槽型兩端的平型膠帶在改向滾筒的半周面上均勻包裹，可改變輸送皮帶的運動方向；

    此款槽型皮帶輸送機與現有平板式膠帶機相比，具有如下優點：

   1、所配套的工業運輸帶產品受力均勻、摩擦力小，使用周期長；

   2、在普通輸送帶單位長度上所盛裝物料量多、傳送量大、不易跑偏，

   3、可實現大傾角物料的快速提升作業；

    坤碩皮帶輸送機生產廠家所設計的產品均與國標接軌，皮帶機具有運量大、能耗低、連續性強、可靠性高的特點，環形橡膠帶根據需要可采用普通強力輸送帶、NN型尼龍輸送帶、花紋運輸帶、防撕裂輸送帶等，其中常用的槽型皮帶輸送機設備標準規格主要技術參數可見下表：
