一般圓管帶式輸送機管狀段是由多個托輥把橡膠輸送帶圍成管狀來實現物料傳送的，托輥及其支架在每臺圓管皮帶機設備上用得很多，少則上幾百個，多到上千個甚至更多，因此所此套部件設計的合理性、經濟性就顯得尤為重要，常用的管狀段托輥支架是一個整體結構，加工精度高，用料也很多，它們之間的連接多是通過螺栓或用卡板，安裝和更換比較麻煩，特別是內螺紋和螺栓進行連接時，很容易將螺栓擰偏，造成返工甚至報廢，影響勞動效率，并會增加更大的作業成本；

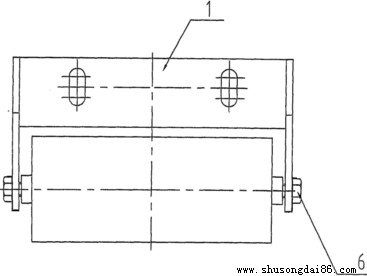

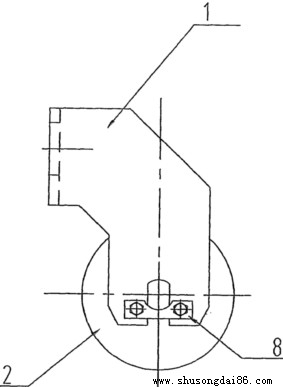

    為了解決業內中的上述問題，河北坤碩重型輸送帶廠家開發出一種加工精度低、用料少、安裝和更換方便的圓管輸送帶設備中托輥及其支架的連接結構，托輥的軸端直接加工成扁平狀，并在其上鉆孔，其支架采用兩組分體的形式，對稱設置在輥?zhàn)拥淖笥覂蓚?cè),由側架和頂架構成呈倒置L型的結構，其側架分別套裝在托輥的兩頭軸端，側架外側的輥軸端各安裝了圓形橡膠材質的一個或多個雙耳止動墊圈，墊圈外側輥端的孔上插入了開口銷，支架的頂架與輥?zhàn)拥陌惭b板相連接；

    工作實現原理：由于圓管帶式輸送機管狀段是由多個托輥把橡膠皮帶從平狀卷為圓管狀,皮帶托輥及其支架的目的是起支撐作用，只要在輥?zhàn)拥膬啥四軐⑵渲�撐起來，滿足剛度要求，輥軸兩端卡在輸送機的兩個支架上，可防止托輥脫落，再通過開口銷固定，防止托輥軸的端頭從皮帶機支架的內側脫落；

    結構突出效果：河北保定坤碩托輥制造公司的以上結構僅在輥?zhàn)觾啥嗽O(shè)置了兩個小支架,節省材料，輥軸端不再加工成外螺紋或內螺紋，而是直接加工成扁平狀并在其上鉆孔，并采用開口銷的方式連接，加工更加快捷，而且安裝更換更為方便，雖然每個托輥支架本身用料就比較少，是一個小零件，但每條圓管橡膠輸送帶設備上托輥與支架的數量少則幾百個，多則幾千個甚至更多，因此可以大大地節省用戶對此設備的材料的輸出，同時采用開口銷連接的方式，特別是在大量安裝或更換時，更能顯示出這種連接方式的優越性。
