我公司生產的RCT系列永磁滾筒亦稱磁滑輪或干式大塊磁選機,其內部采用高性能硬磁材料組成復合磁系，具有磁場強度高、深度大、結構簡單、使用方便、不需維修、不消耗電力，常年使用不退磁等特點，可用于水泥、磁選、礦山、鋼鐵、化工、耐火材料、垃圾處理等行業中的選鐵，可以與DT－75型、AD－80型通用固定式皮帶輸送機配套使用代替主動輪，也可與專用皮帶輸送機制造配套；

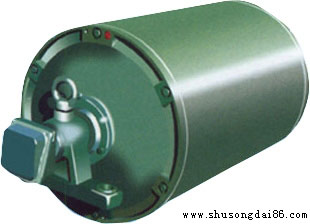

    電動滾筒主要是用作固定式和移動式帶式輸送機的驅動裝置，因電動機和減速機構內置于滾筒內，因而較傳統的電動機、聯軸器、減速機置于滾筒外的開式驅動裝置具有結構緊湊、運轉平穩、噪音低、安裝方便等優點，適合在粉塵及潮濕泥濘等各種環境下工作，隨著電動滾筒的廣泛應用，又形成一種將電動機外置減速機構內置的結構形式，妥善地解決了大功率小尺寸電動滾筒電動機的散熱問題，并使維護和維修更加方便，頗受用戶歡迎，目前，電動滾筒已廣泛地應用于國民經濟的各個領域，坤碩運輸帶所生產的電動滾筒有定軸齒輪、行星齒輪擺線針輸三種傳動形式，安裝型式有電機內置、外置和移動式，電機內置時有油冷和油浸兩種型式，由于電動滾筒與一般減速機構相比，具有結構緊湊、重量輕、密封性好、安裝方便等優點，深得客戶的歡迎；

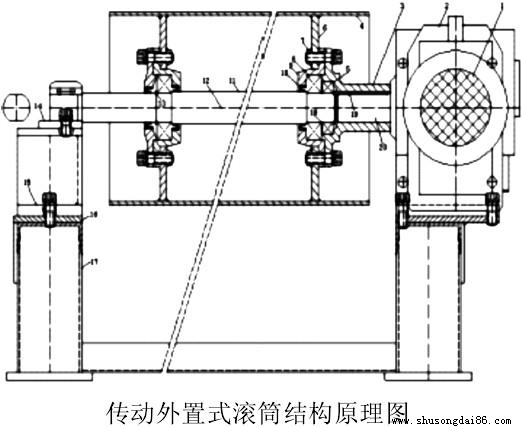

      傳動型外置式電動滾筒規格由電機、減速器、傳動法蘭及滾筒等組成，其結構見下圖：



    滾筒：采用滾筒與軸相對旋轉運動的形式，軸固定在支座與減速器傳動法蘭上，通過滾動軸承與滾筒定位，使?jié)L筒以軸為中心轉動，滾筒的功率及線速度可根據配套皮帶機的輸送量和負載計算確定；

    滾筒與減速器的傳動連接：減速器輸出軸上裝配一個傳動法蘭與滾筒軸承座，輪轂通過螺絲剛性緊固在一條軸線上，使減速器輸出的扭矩驅動滾筒旋轉；

    減速器：選用斜齒螺旋傘齒輪垂直傳動減速器，輸出功率按皮帶機所需功率選擇，減速器與電機為直連傳動，外殼三面都有相同尺寸的固定螺栓孔，占用空間小，適應各種方位的裝配固定，結構較為簡單，它的減速比范圍大容易選擇合理的減速比；

    支座：滾筒軸的左端，裝配一個支座，以實現與減速器端的中心高度一致，支座、機頭架的固定孔尺寸與減速器、機頭架固定尺寸相同，以保證安裝時的通用互換；
